對輥破碎機是出現較早的現代工業破碎設備，細細算來，發展至今已有整整200多年的歷史，隨著時代和科技的進步，很多行業的發展趨勢都發生了變化，但對輥破碎機因其自身組成結構簡單且設計合理，至今在行業中仍未被超越，對輥破碎機現在依然是礦山設備中的領頭軍，在化工、建材、制砂、陶瓷等領域中發揮著重要作用。對輥破碎機的組成結構對整個設備的生產工作起著非同一般的作用，很多客戶對對輥破碎機還沒有深入的了解，所以大多都不得要領，今天我們吉宏機械的專業技術人員就來給大家做一個介紹，讓大家認識到對輥破碎機的組成結構都有哪些，以及各自都起著怎樣的作用？

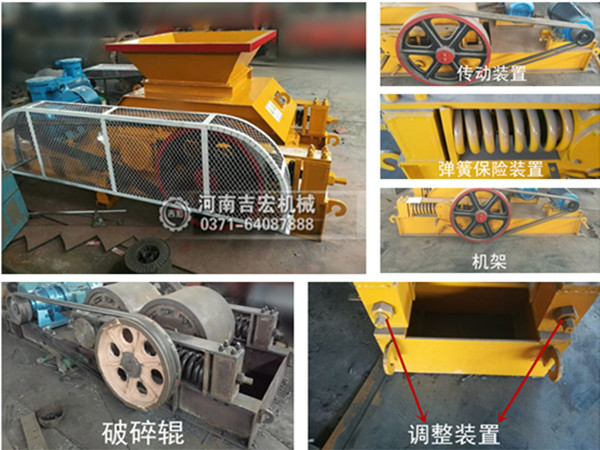

對輥破碎機結構圖

        對輥破碎機結構組成及其作用：
        1、調整裝置：調整裝置是用來調整兩破碎輥之間的間隙大小的，它是通過增減兩個輥子軸承之間的墊片數量，或者利用蝸輪調整機構進行調整的，以此控制破碎產品粒度。
        2、破碎輥：是在水平軸上平行裝置兩個相向回轉的輥子，它是破碎機的主要工作機構。其中一個輥子的軸承是可動的，另一個輥子的軸承是固定的，破碎輥是由軸、輪轂和輥皮構成。輥子軸采用鍵與錐形表面的輪轂配合在一起，輥皮固定在輪轂上，借助三塊錐形弧鐵，利用螺栓螺帽將它們固定一起的。由于輥皮與礦石直接接觸，所以它需要時常更換，而且一般都是應用耐磨性好的高錳鋼或特殊碳素鋼制作。
        3、傳動裝置：電動機通過三角皮帶和一對長齒齒輪，帶動兩個破碎輥作相向的旋轉運動。該齒輪是一種特制的標準的長齒，當破碎機進入非破碎物體，兩輥軸之間的距離將發生變化，這時長齒齒輪仍能保證正常的嚙合。但是，這種長齒齒輪很難制造，工作中常常卡住或折斷，齒輪修復也很困難，而且工作時噪音較大。因此，長齒齒輪傳動裝置主要用于低轉數的雙輥式破碎機，輥子表面的圓周速度小于3米/秒。
        4、彈簧保險裝置：它是輥式破碎機很重要的一個部件，彈簧松緊程度，對破碎機正常工作和過載保護都有極重要作用。機器正常工作時，彈簧的壓力應能平衡兩個輥子之間所產生的作用力，以保持排礦口的間隙，使產品粒度均勻。當破碎機進入非破碎物體時，彈簧應被壓縮，迫使可動破碎輥橫向移動，排礦口寬度增大，保證機器不致?lián)p壞。非破碎物體排除后，彈簧恢復原狀，機器照常工作。在破碎機工作過程中，保險彈簧總是處于振動狀態的，所以彈簧容易疲勞損壞，必須經常檢查，定期更換。
        5、機架：機架一般采用鑄鐵鑄造，也可采用型鋼焊接或鉚接而成，要求機架結構必須堅固。

        對輥破碎機是一種比較典型的破碎機設備，它在物料初始破碎方面相比其他破碎機擁有得天獨厚的優勢，因為對輥破碎機先進結構組成使得產品質量控制自如，這樣的一套對輥破碎機設備就可以滿足客戶不同的破碎需求，企業的生產成本會明顯降低很多。了解對輥破碎機的組成結構及作用，能使操作人員在生產工作中更加胸有成竹，對日常的維護保養工作也有很大的幫助，為客戶帶來更多的經濟效益。
